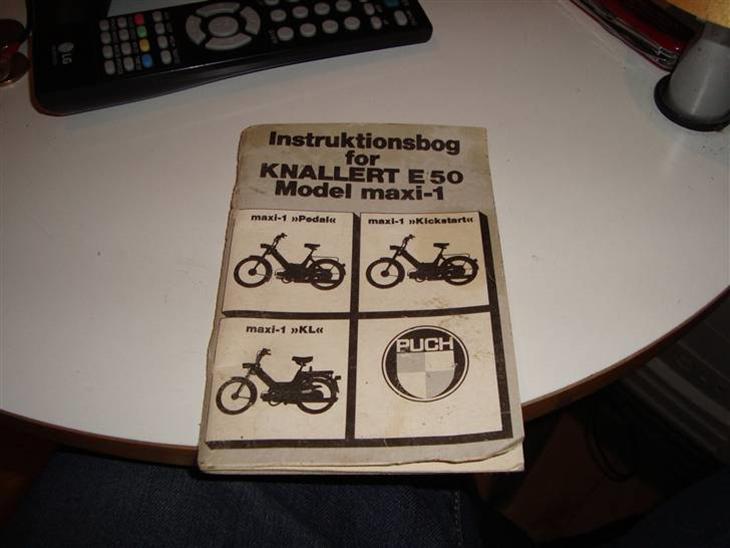

Ja jeg fandt min gammel håndbog fra maxi P -K -KL
har taget lidt billeder men skal lige have skannet den ind. på et tidspunkt

så kan man både se el.nettet på begge modeller
og hvordan motor er samlet på begge modeller

TEKNISKE DATA

MOTOR
konstruktion...2takt
skyllesystem...vendeskylining
smøring.....blandingssmøring 1:25=4% eller 1:50=2%


KØLING...fartvind
cylinder....aluminium hårdforkromet
kompressionsforhold.....1:6,5
cylinderdiameter....38 mm
slaglængde....43mm
cylindervolumen....48,8cm3
karburator...Bing 18/12 m. startkarburator.
indstilling:
hovdedyse...42/44 (efter behov)
nåledyse.....1247
tomgangsdyse...35
nålestilling...3´hak fra oven
tomgangsluftskrue....Ca.1 1/2 omdr. åben
Elektrisk anlæg.....6 V/17W (p og k) - 6v/23W (KL)
tænding...magnettænding
svinghjulmagnet...Bosch o 212 112 062 (p og k)
Bosch 0 212 122 038 (KL)
afbryderkontaktafstand...0,35-0,45 mm
fortænding.....1,8mm før top
tændrør Bosch W95T1 eller tilsvarene
Elektrodeafstand....0,4-0,5mm

KRAFTOVERFØRING
kraftoverføring primær
(krumtap-gearkasse) ..... tandhjul/skråtskårne
udvekslingsforhold.....(106:21) i = 5,05
kobling.... centrifugalkobling i oliebad med startkobling

antal gear...1
