6 trins gearkasse [Derbi Senda]

Tilbage til 6 trins gearkasse [Derbi Senda]

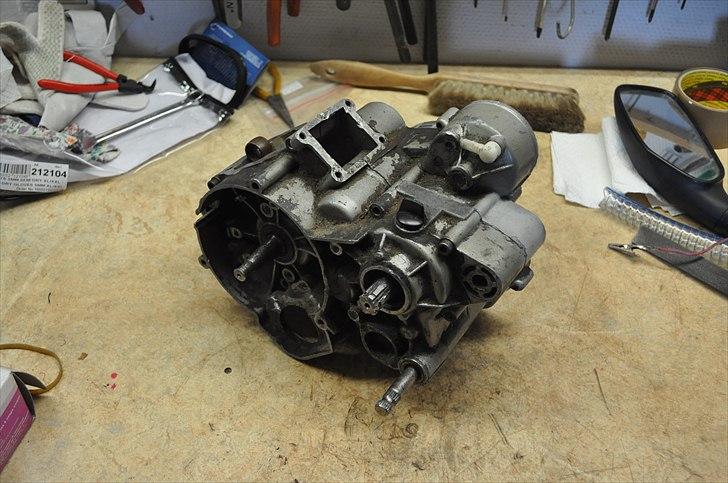

6 trins gearkasse [Derbi Senda] - Sådan ser blokken ud, uden tænding. billede 1

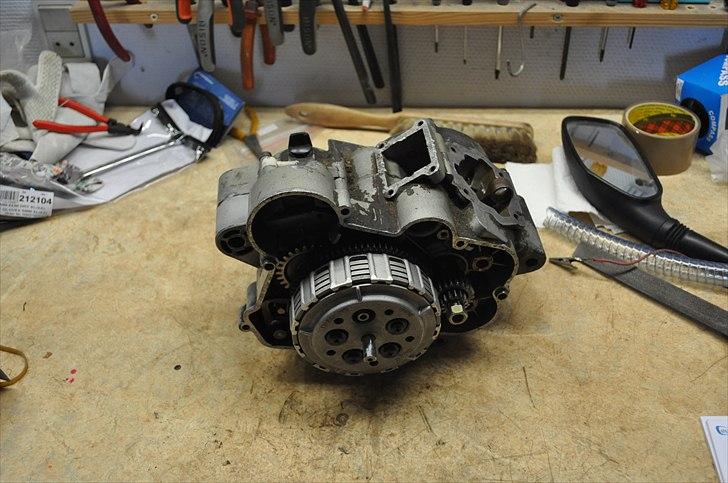

6 trins gearkasse [Derbi Senda] - Afmonter højre del af blokken. billede 2

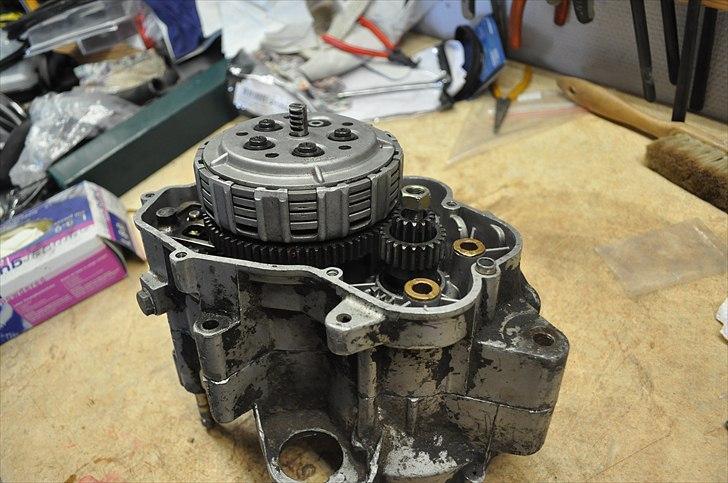

6 trins gearkasse [Derbi Senda] - Sådan ser koblingen ud. billede 3

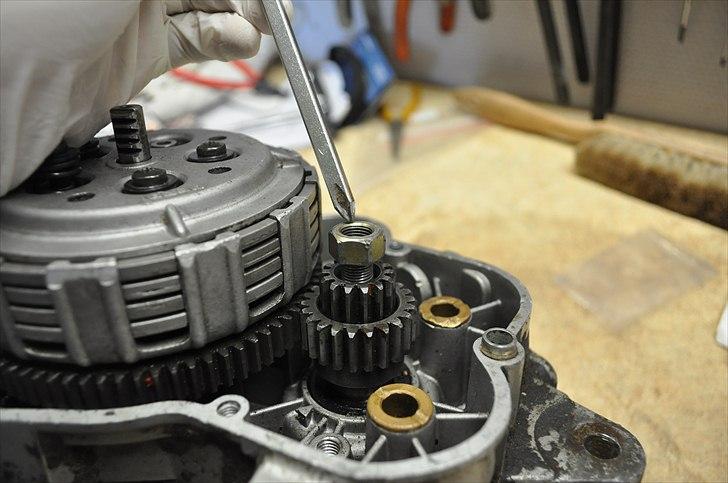

6 trins gearkasse [Derbi Senda] - Sæt den i gear og løsn den udpegede møtrik. Billede 1-4 kan være meget nemmere, hvil blokken stadig sidder på knallerten, da man skal holde igen på den aksel hvor fortandhjulet sidder når denne møtrik løsnes. billede 4

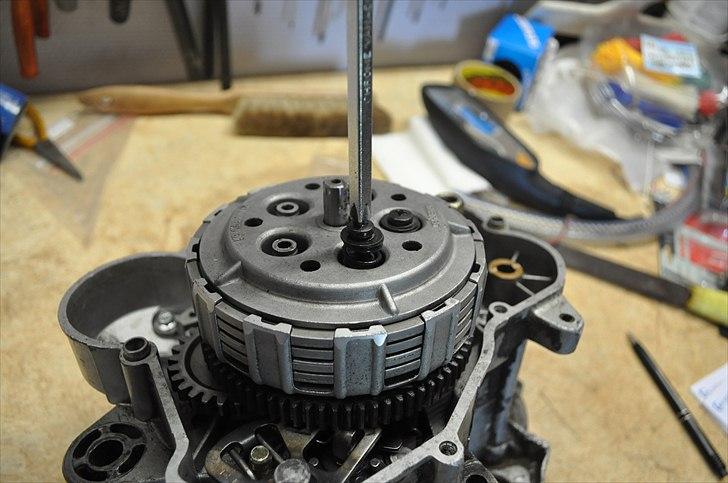

6 trins gearkasse [Derbi Senda] - Afmonter skruer og fjedre som holder koblingen. Jeg viser kun 4, der skal være 5. billede 5

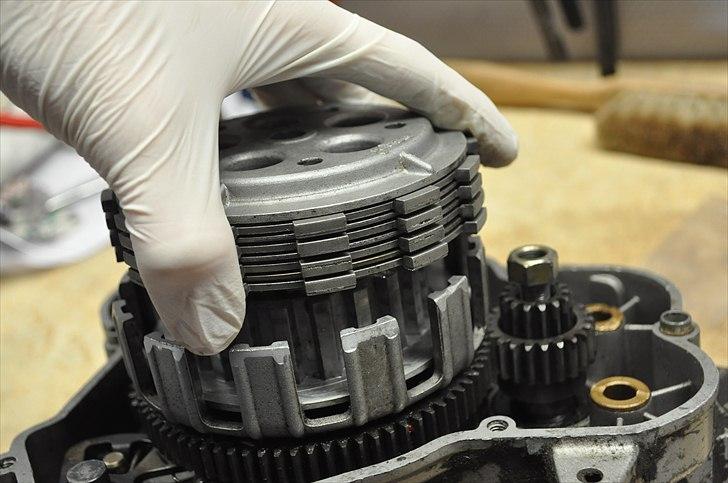

6 trins gearkasse [Derbi Senda] - Afmonter koblingsplader. billede 6

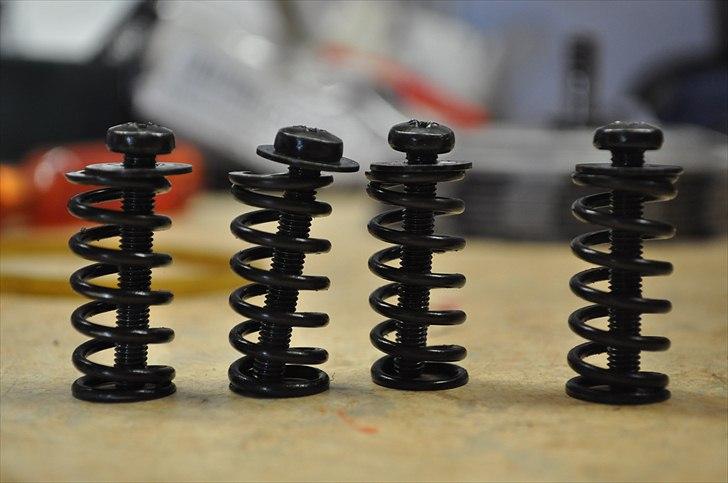

6 trins gearkasse [Derbi Senda] - Sådan ser fjedrene og skruer ud. Fjedrene bestemmer hårdheden af koblingen, altså modstanden når du kobler ud og hvor meget komblingen kan holde før den glider. billede 7

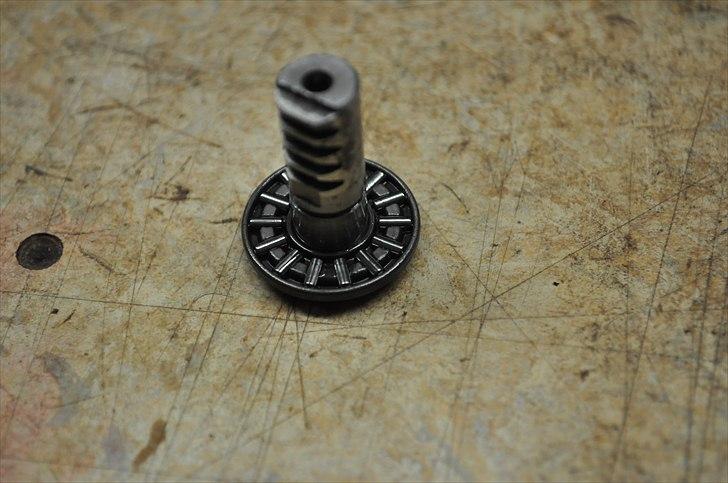

6 trins gearkasse [Derbi Senda] - Tjek lejet på "træk-armen" Det er den der hiver i koblingen, når man kobler ud. billede 8

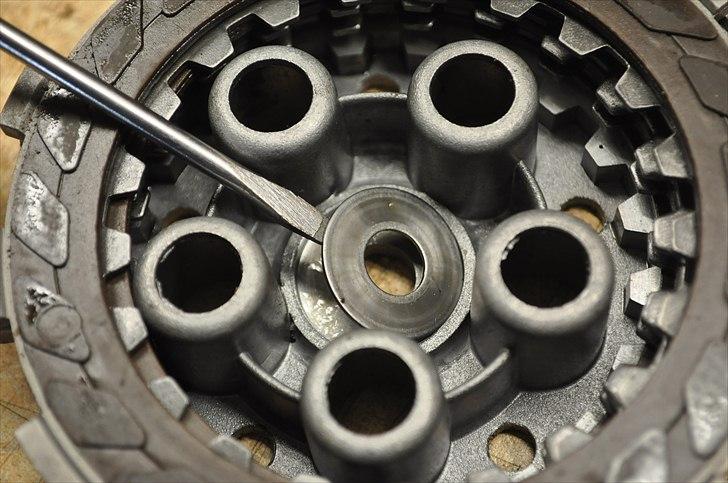

6 trins gearkasse [Derbi Senda] - Husk der sidder en skive i bunden af koblingshuset. billede 9

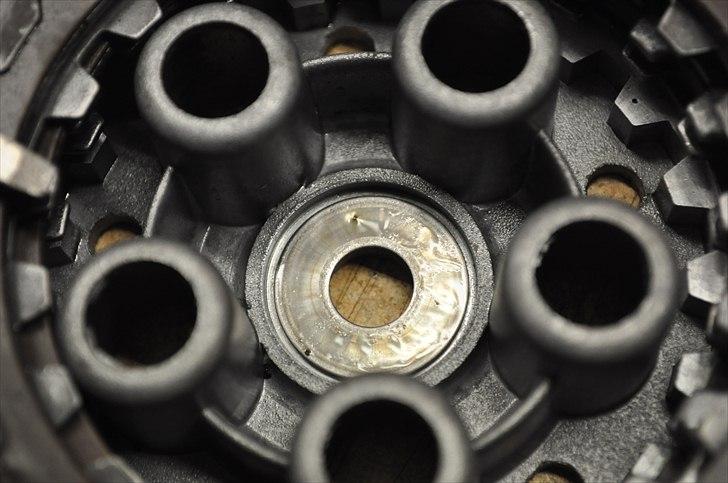

6 trins gearkasse [Derbi Senda] - Husk der sidder en skive i bunden af koblingshuset. billede 10

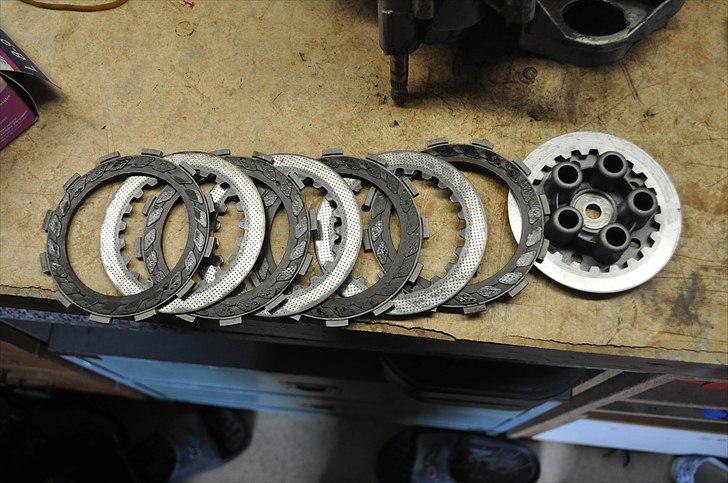

6 trins gearkasse [Derbi Senda] - Hele koblingen lagt i rigtig rækkefølge til at montere. Man starter fra venstre med at sætte ned over koblingshuset og afslutter med toppen af koblingshuset. Toppen skal sidde rigtigt for den kan komme på plads. Det vender jeg tilbage til. billede 11

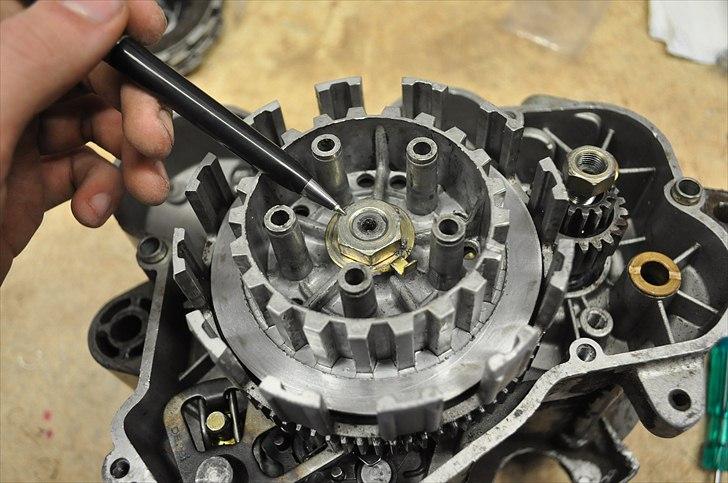

6 trins gearkasse [Derbi Senda] - Løsen den udpegede møtrik. Endnu en møtrik der er nemmest at løsne hvis blokken sidder på knallerten. Luftnøgle kan anbefales hvis ikke motoren sidder på knallerten. billede 12

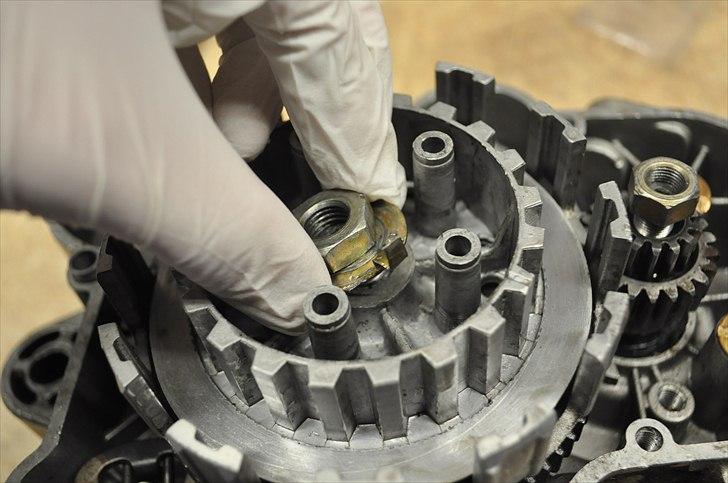

6 trins gearkasse [Derbi Senda] - Både møtrik OG låseskive skal af. billede 13

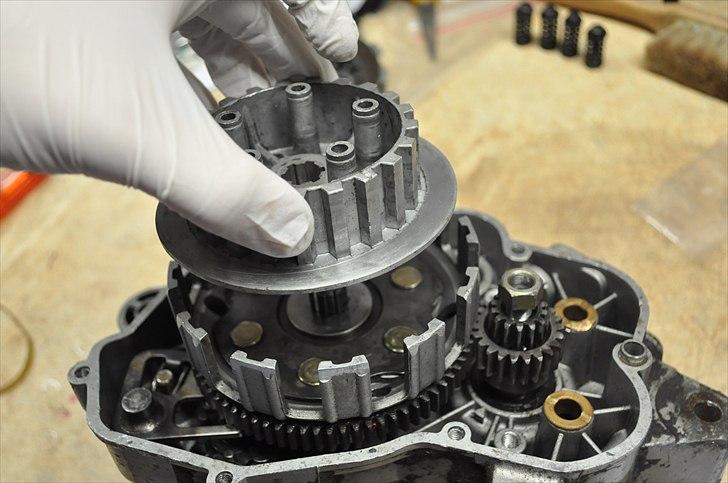

6 trins gearkasse [Derbi Senda] - Afmonter den 'indre' del af koblingshuset. billede 14

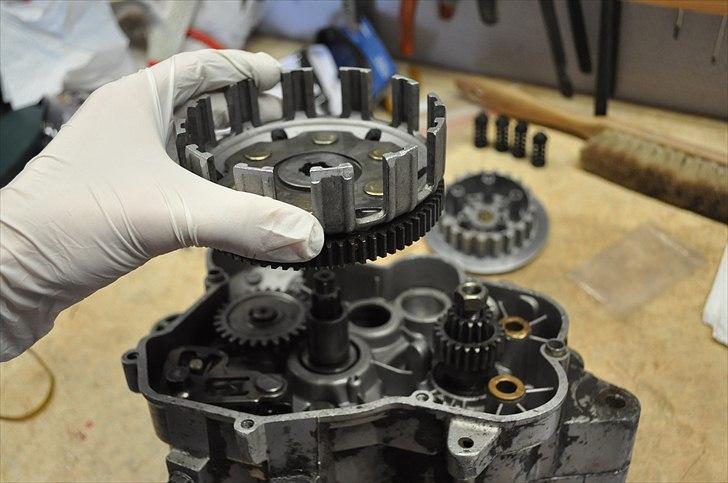

6 trins gearkasse [Derbi Senda] - Afmonter den 'ydre' del af koblingshuset. billede 15

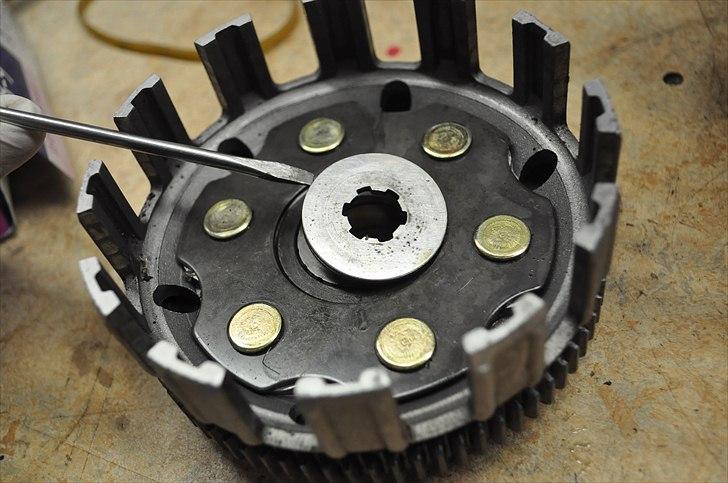

6 trins gearkasse [Derbi Senda] - Der sidder en skive på udvendig side af det 'ydre' koblingshus. billede 16

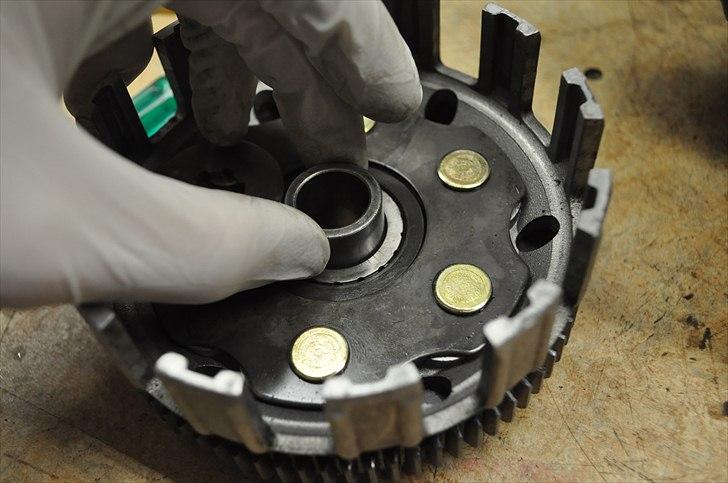

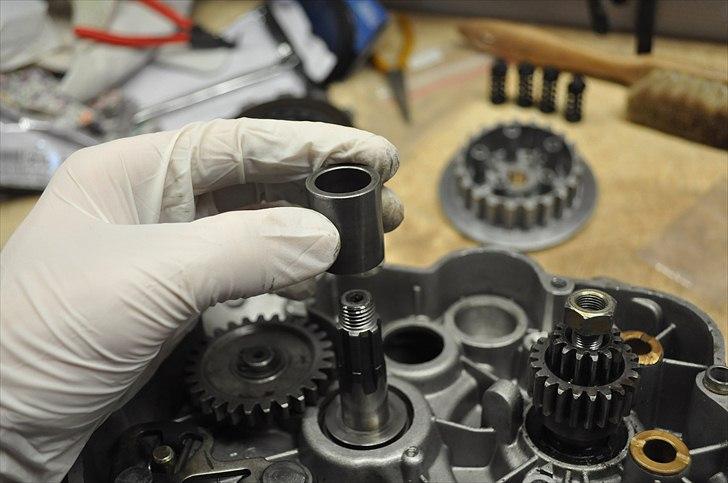

6 trins gearkasse [Derbi Senda] - Denne 'skive' kan følge med af når man tager det 'ydre' koblingshus af. Den skal sidde mellem koblingshuset og akslen, som vist. billede 17
6 trins gearkasse [Derbi Senda] - Denne 'skive' kan følge med af når man tager det 'ydre' koblingshus af. Den skal sidde mellem koblingshuset og akslen, som vist. billede 18

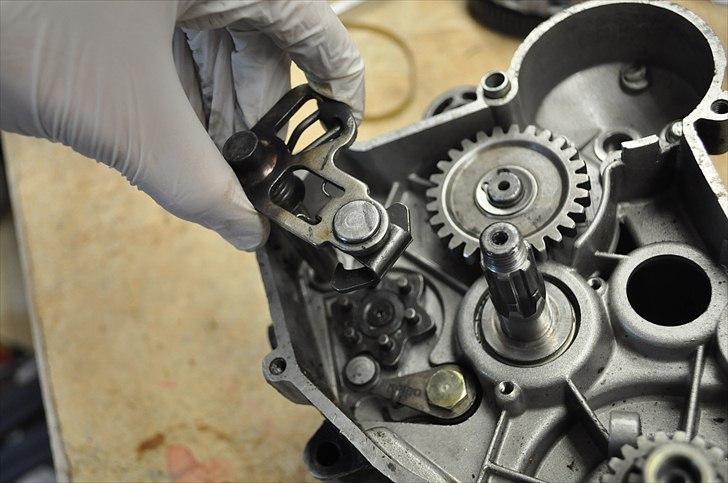

6 trins gearkasse [Derbi Senda] - Afmonter gearpedal hvorefter skiftearmen kan hives ud. billede 19

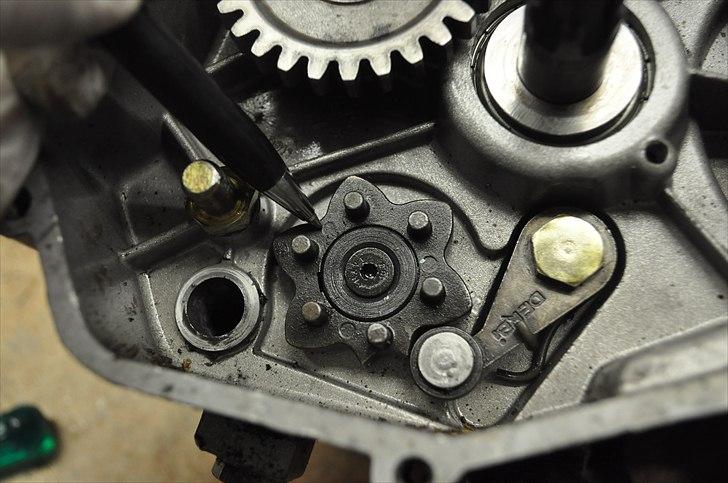

6 trins gearkasse [Derbi Senda] - Den skal med af. På de nye modeller (06->) er det denne lille dimmer man skifter for at gå fra 3-6 gear. billede 20

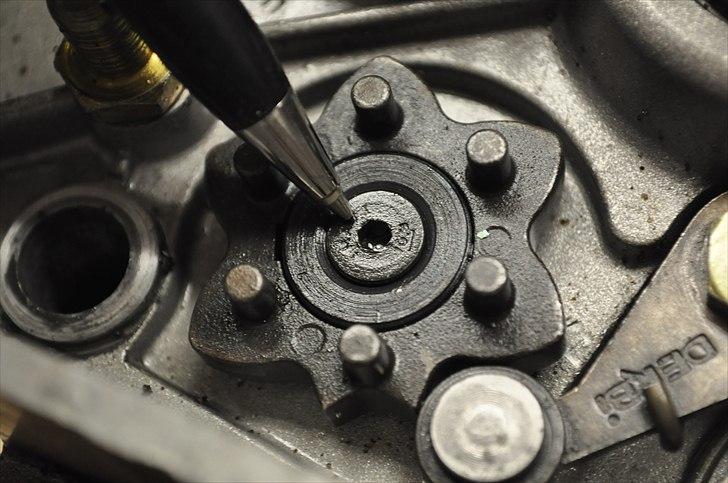

6 trins gearkasse [Derbi Senda] - Den løsnes med en lille umbraco. Lad bolten sidde løst i. billede 21

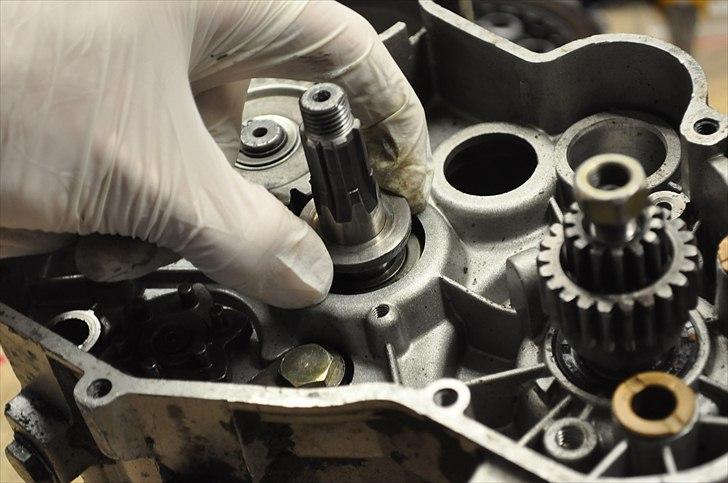

6 trins gearkasse [Derbi Senda] - Pil det lille afstandsstykke af gear-koblings-akslen. billede 22

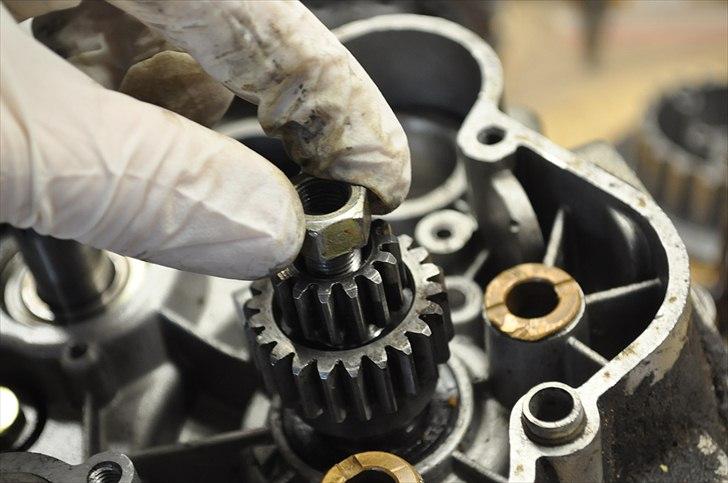

6 trins gearkasse [Derbi Senda] - Så skal den lille møtrik af. billede 23

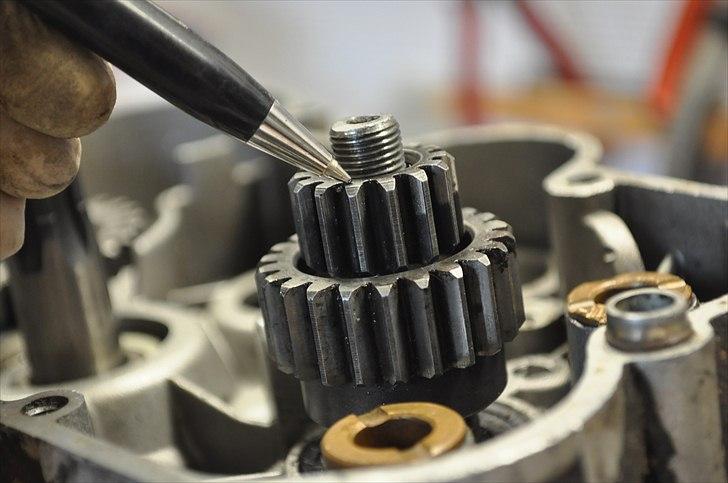

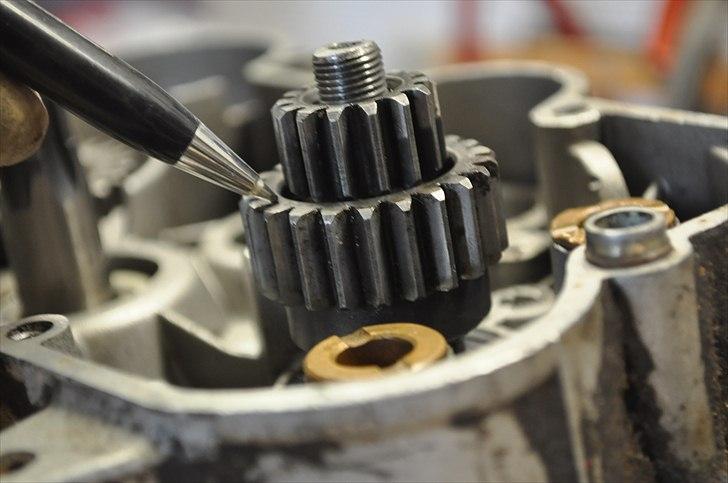

6 trins gearkasse [Derbi Senda] - De 2 udpegede tandhjul skal af, de kan godt sidde meget stramt. En aftrækker kan være nødvendig. billede 24
6 trins gearkasse [Derbi Senda] - De 2 udpegede tandhjul skal af, de kan godt sidde meget stramt. En aftrækker kan være nødvendig. billede 25

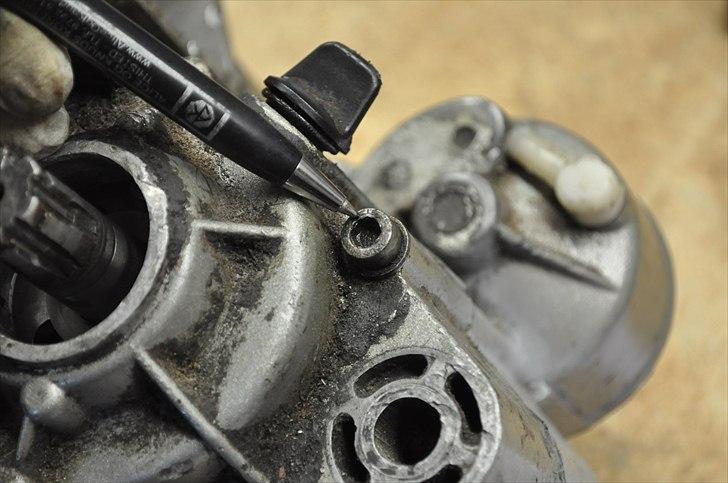

6 trins gearkasse [Derbi Senda] - Løsn boltene rundt der holder midter- og venstre del af blokken sammen. billede 26

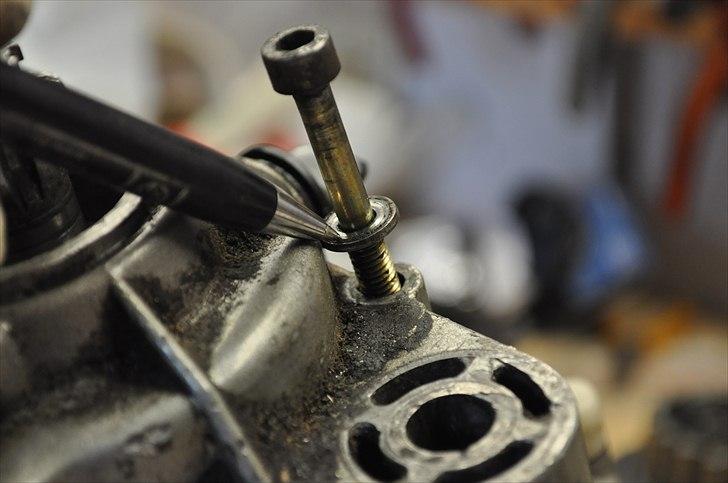

6 trins gearkasse [Derbi Senda] - Husk der sidder en skive ved hver bolt. billede 27

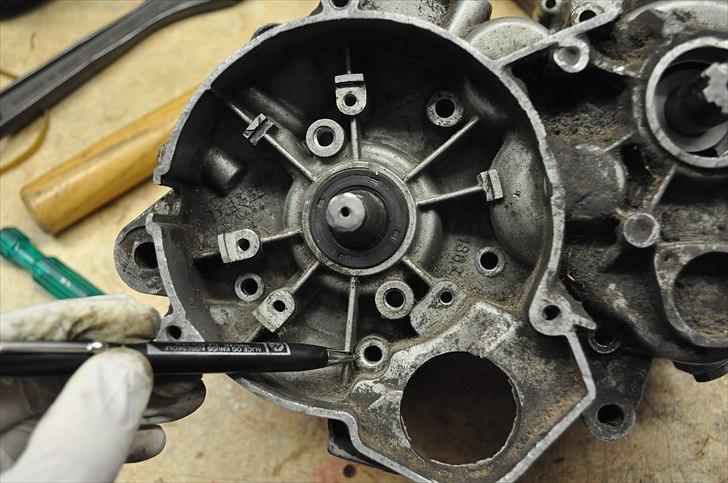

6 trins gearkasse [Derbi Senda] - Der sidder op mod 11 bolte rundt. Nogle er under tændingen (Ja! - krumtappen er død!) billede 28

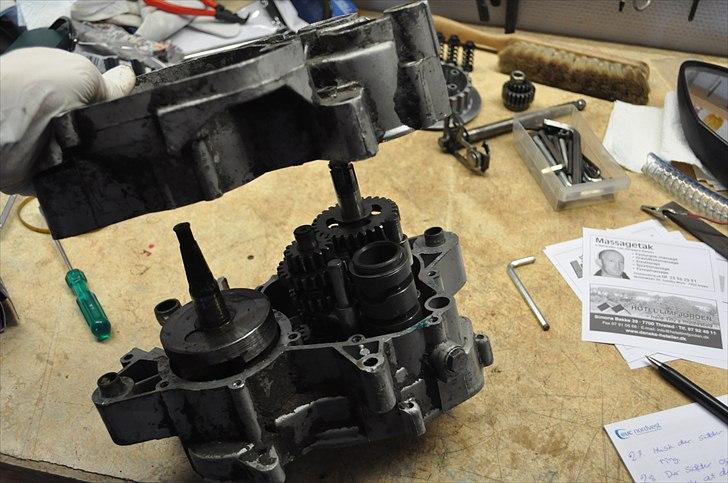

6 trins gearkasse [Derbi Senda] - Sådan adskilles blokken. billede 29

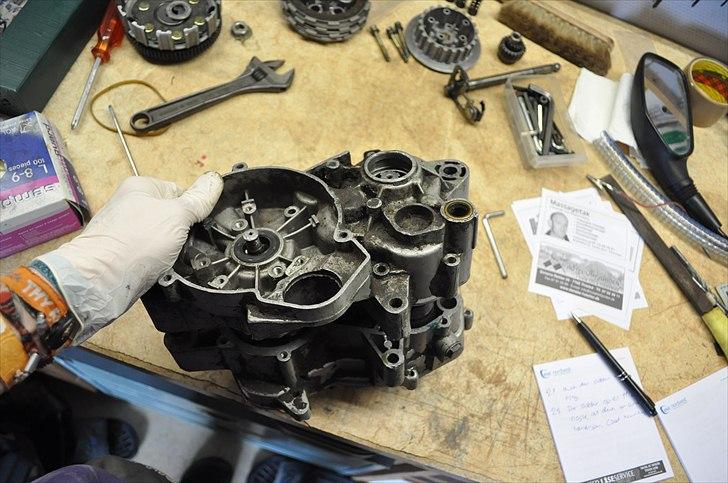

6 trins gearkasse [Derbi Senda] - Sådan adskilles blokken. billede 30

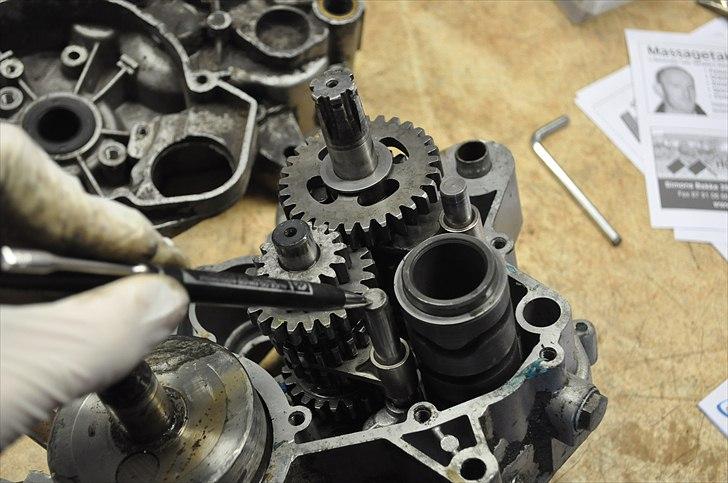

6 trins gearkasse [Derbi Senda] - Det er så gearkassen. En 4 trins har ikke den aksel og skiftearm der er udpeget. Den mangler selvfølgelig også 2 tandhjul, i forhold til en 6 trins gearkasse. Herefter skal du være meget opmærksom. billede 31

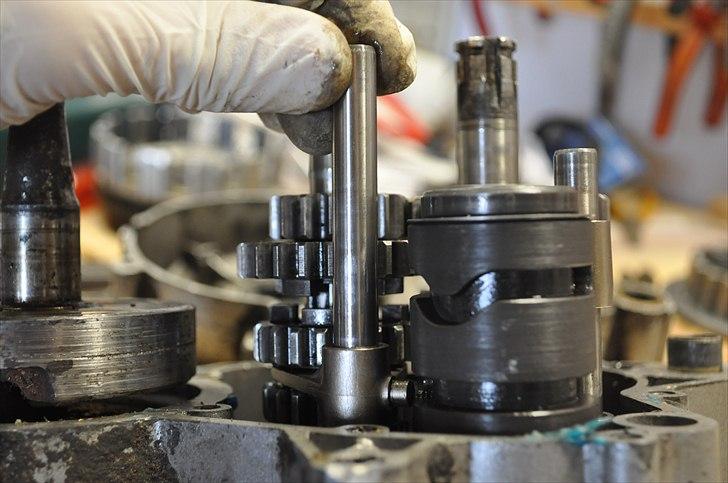

6 trins gearkasse [Derbi Senda] - Tag akslen op, vil den ikke så ryst og hiv til den kommer. billede 32

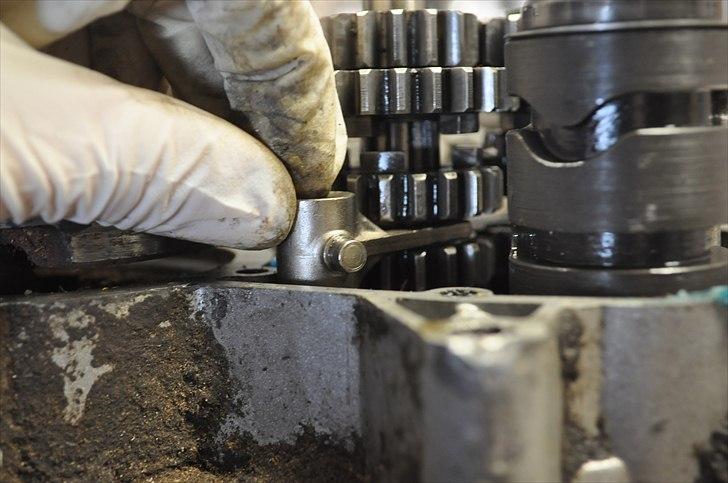

6 trins gearkasse [Derbi Senda] - Bemærk skiftearmen kan flyttes når akslen er væk. billede 33

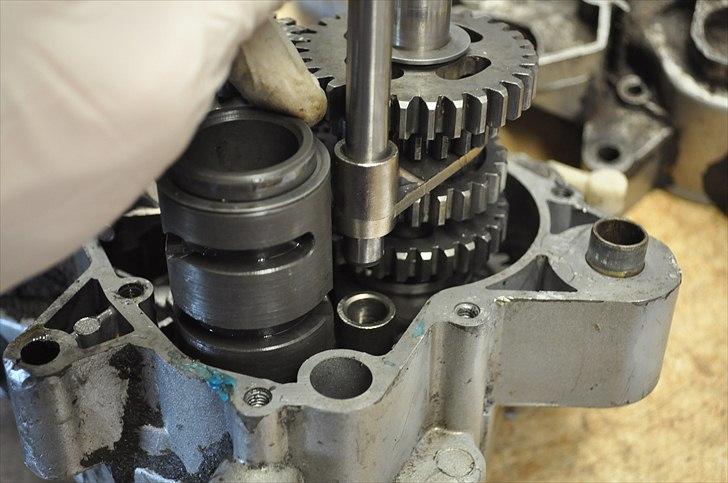

6 trins gearkasse [Derbi Senda] - Billede 32-33 igen. Her skal akslen sidde. Gør det samme med den anden aksel der sidder. billede 34

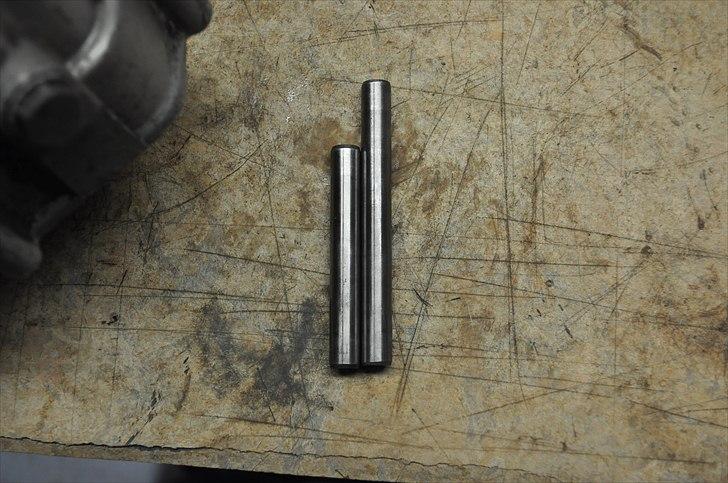

6 trins gearkasse [Derbi Senda] - Bemærk forskellen på længden af de 2. Tykkelsen er den samme. Den længste skal sidde der hvor de 2 skifte arme sidder. billede 35

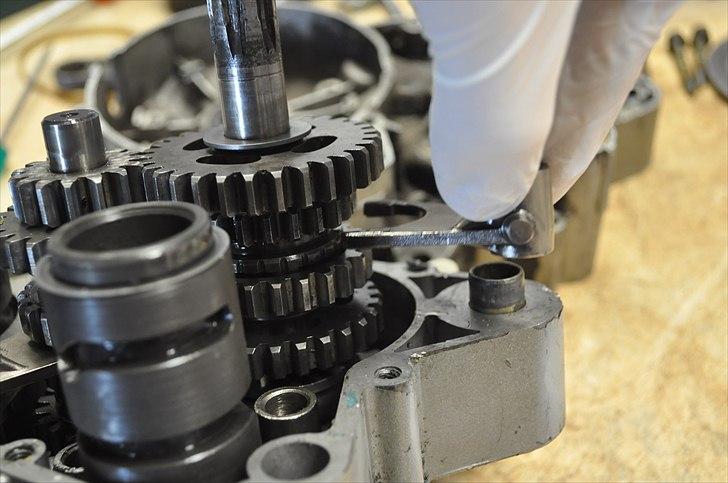

6 trins gearkasse [Derbi Senda] - Afmonter den øverste arm. billede 36

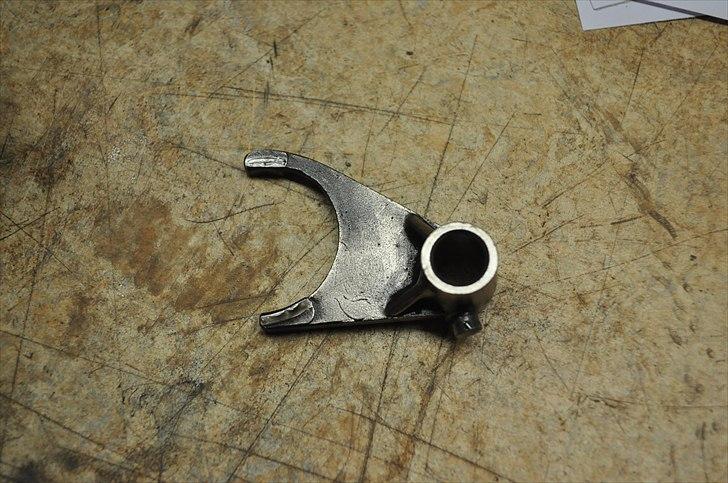

6 trins gearkasse [Derbi Senda] - Sådan ser den ud. billede 37

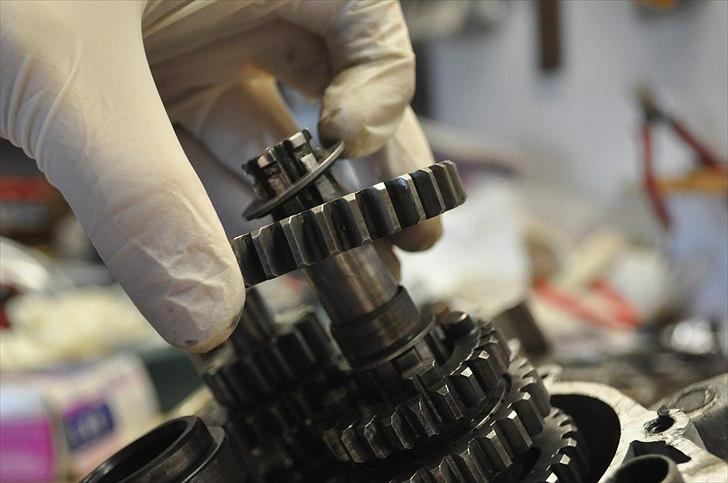

6 trins gearkasse [Derbi Senda] - Afmonter det øverste store tandhjul + afstandsstykke som vist. billede 38

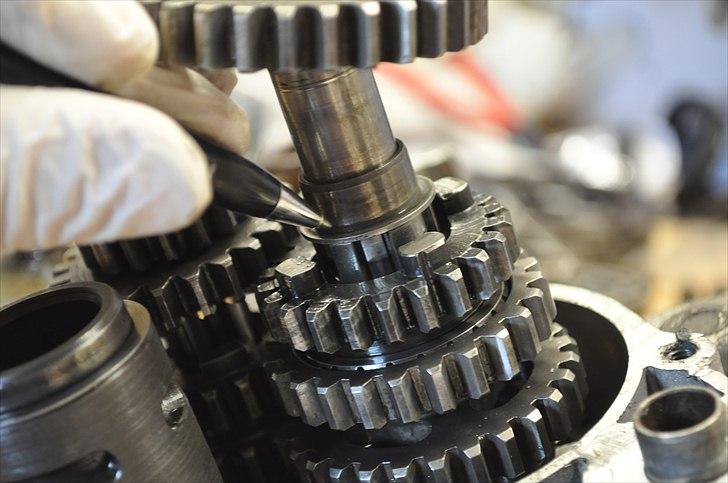

6 trins gearkasse [Derbi Senda] - Afmonter de 2 udpegede skiver. billede 39

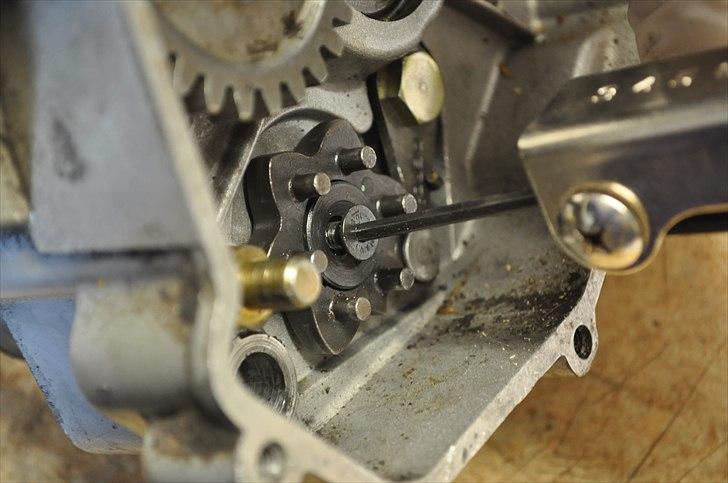

6 trins gearkasse [Derbi Senda] - Vend blokken og fjern skruen. billede 40

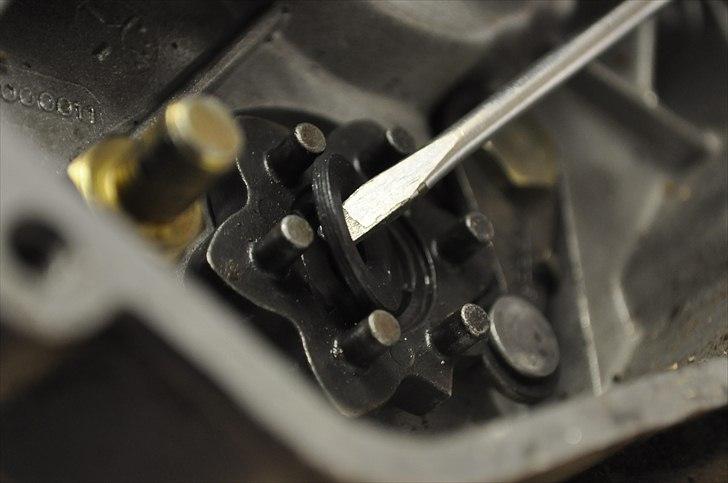

6 trins gearkasse [Derbi Senda] - Der sidder en lille skive. billede 41

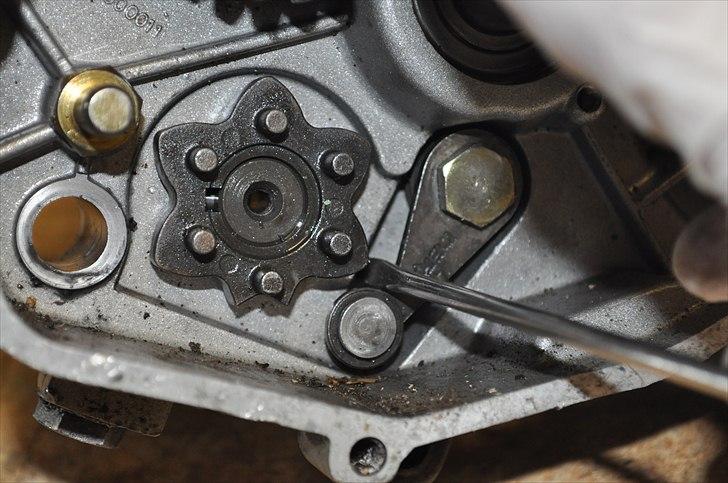

6 trins gearkasse [Derbi Senda] - Vip armen til sidde og pil skiftehjulet af. billede 42

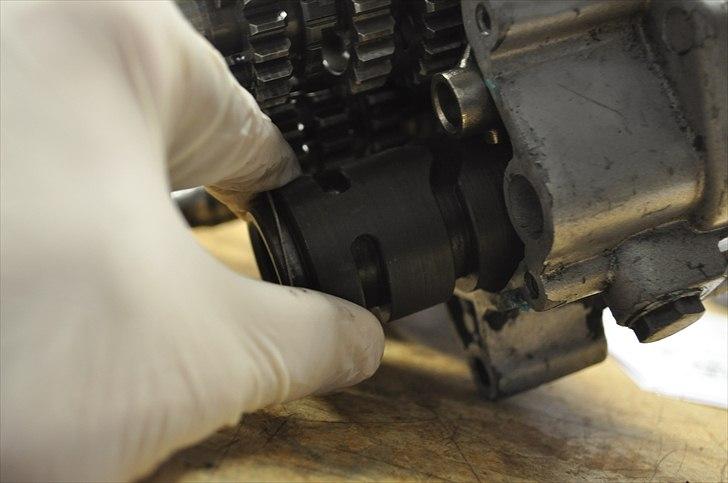

6 trins gearkasse [Derbi Senda] - Vil den ikke af: Vend blokken og hiv skiftetromlen af, så falder den ud på den anden side. billede 43

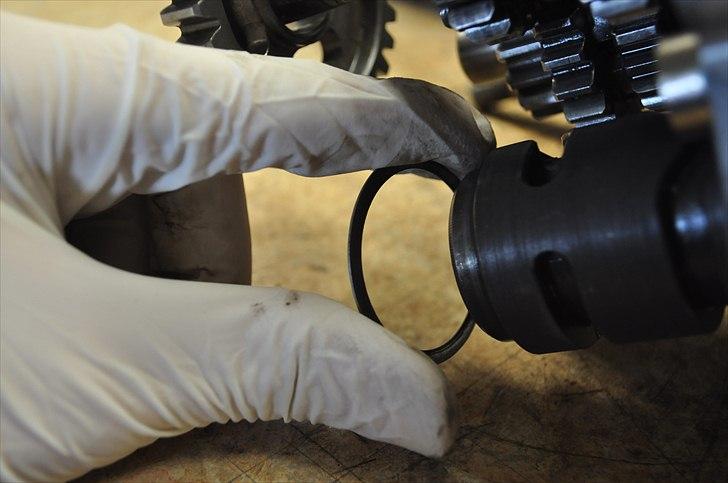

6 trins gearkasse [Derbi Senda] - Der sidder en lille ring i enden af skiftetromlen, på gearkasse-siden. billede 44

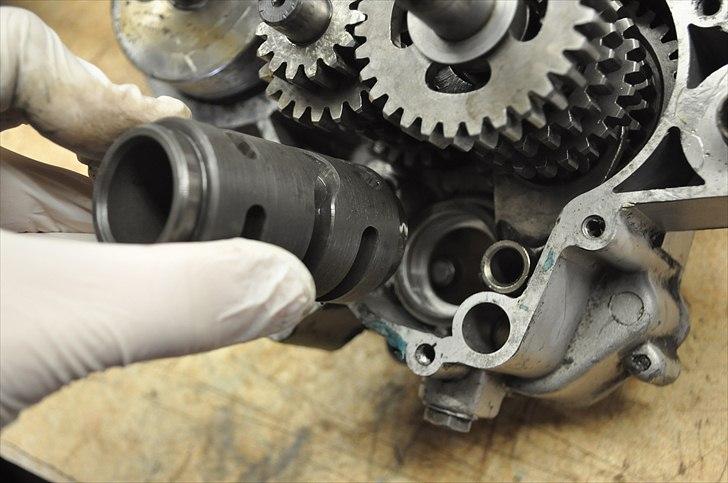

6 trins gearkasse [Derbi Senda] - Af med tromlen. billede 45

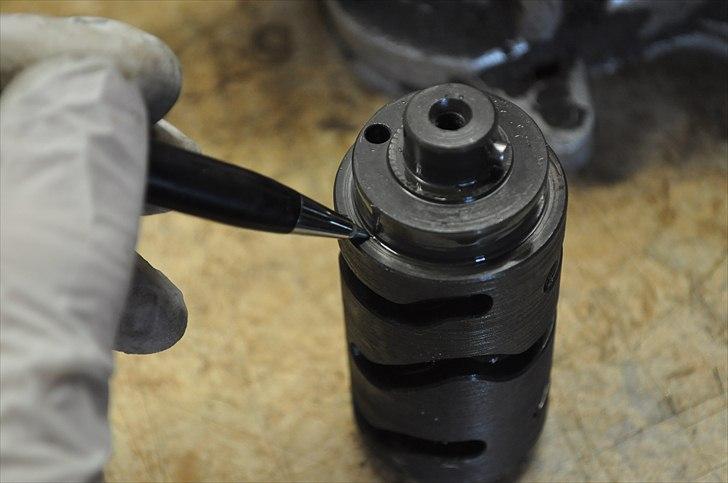

6 trins gearkasse [Derbi Senda] - Der sidder endnu en skive på indvendig side af tromlen. (udpeget: der skal den sidde. Den kan vælge at blive siddende i blokken) billede 46

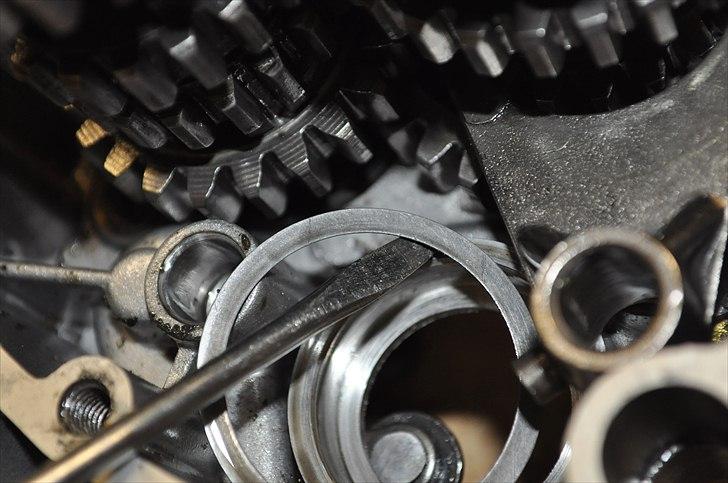

6 trins gearkasse [Derbi Senda] - Her er den. billede 47

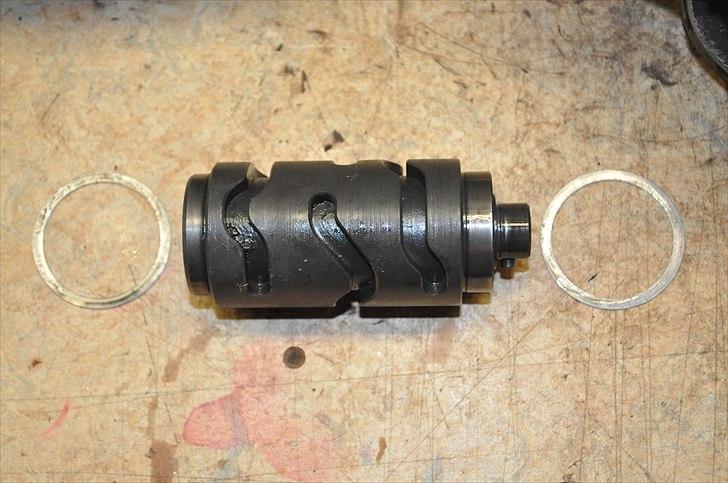

6 trins gearkasse [Derbi Senda] - Sådan ser tromlen og de 2 skiver ud, lagt i rigtig rækkefølge. billede 48

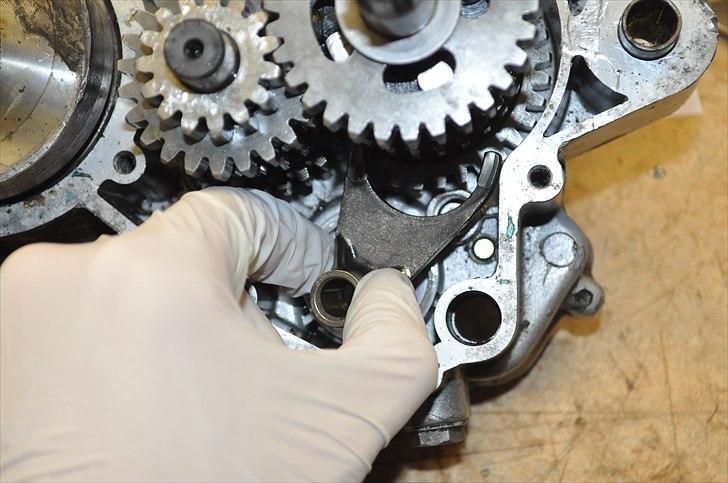

6 trins gearkasse [Derbi Senda] - Afmonter skiftearmen(e). billede 49

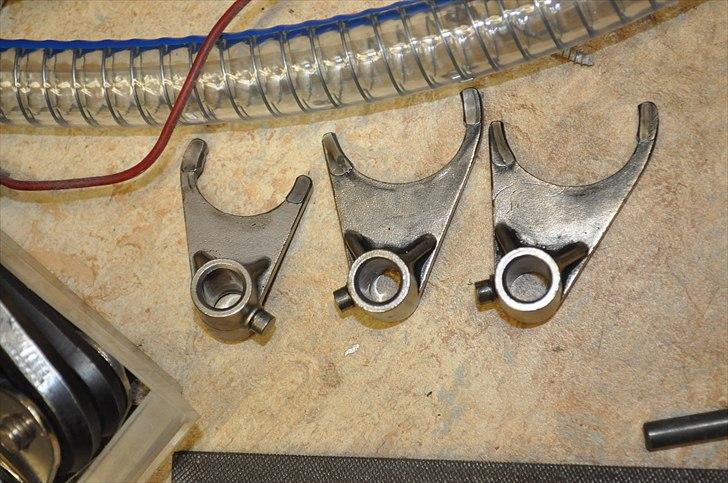

6 trins gearkasse [Derbi Senda] - Bemærk forksellen i størrelsen. Det er ikke ligemeget hvor de sidder når du samler det igen. billede 50

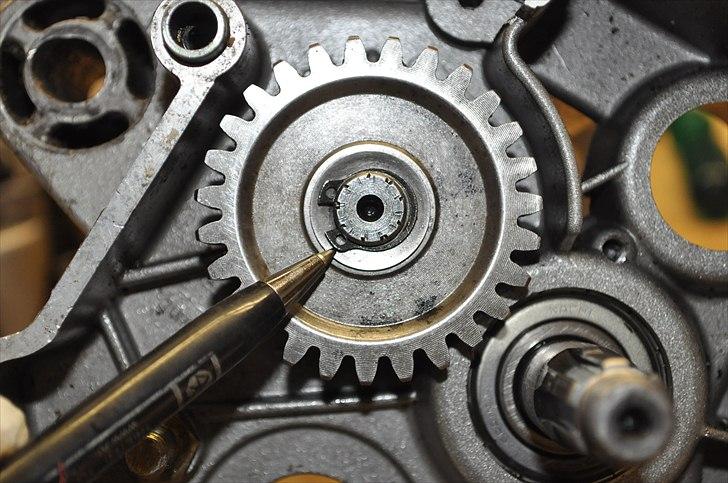

6 trins gearkasse [Derbi Senda] - Vend blokken og tag den udpegede låsering af. billede 51

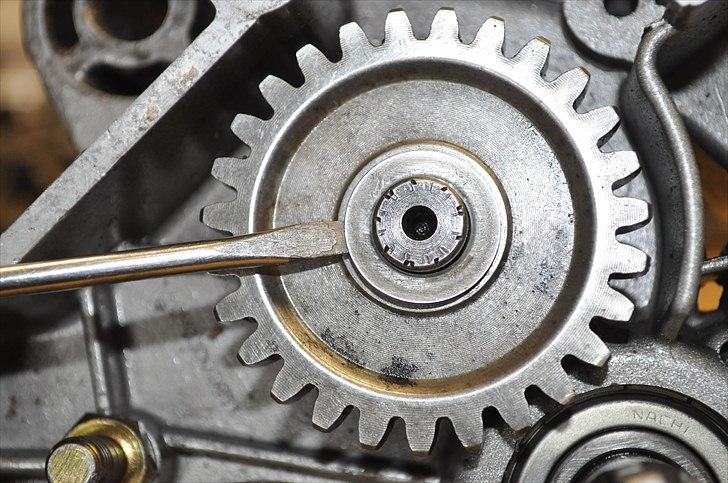

6 trins gearkasse [Derbi Senda] - Ser sidder en skive inde bag. billede 52

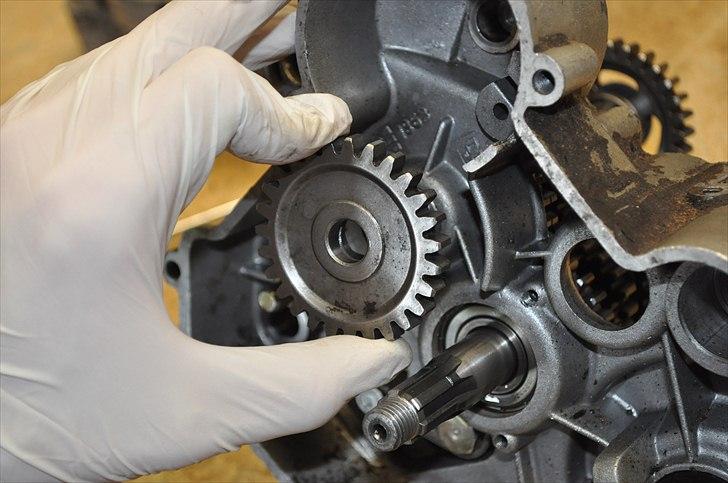

6 trins gearkasse [Derbi Senda] - Afmonter tandhjulet. billede 53

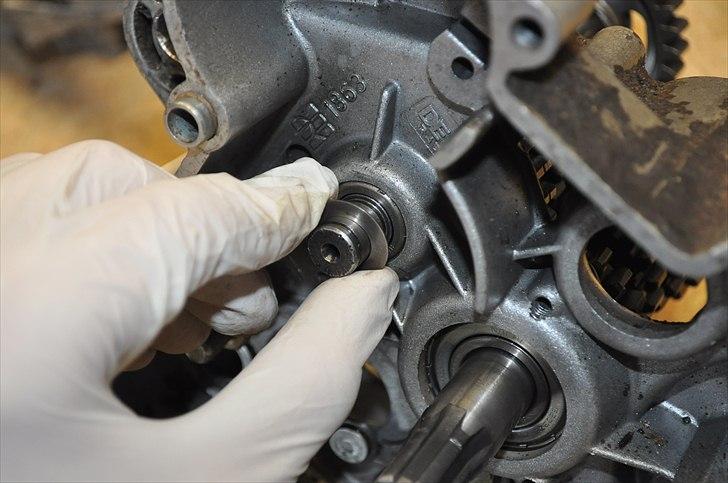

6 trins gearkasse [Derbi Senda] - Inde bag sidder endnu en skive. billede 54

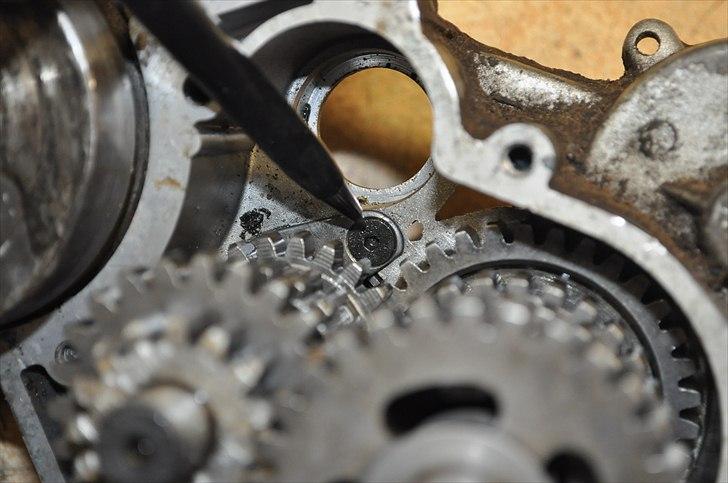

6 trins gearkasse [Derbi Senda] - Vend blokken igen og løsen de 2 skruer og fjern pladen. billede 55

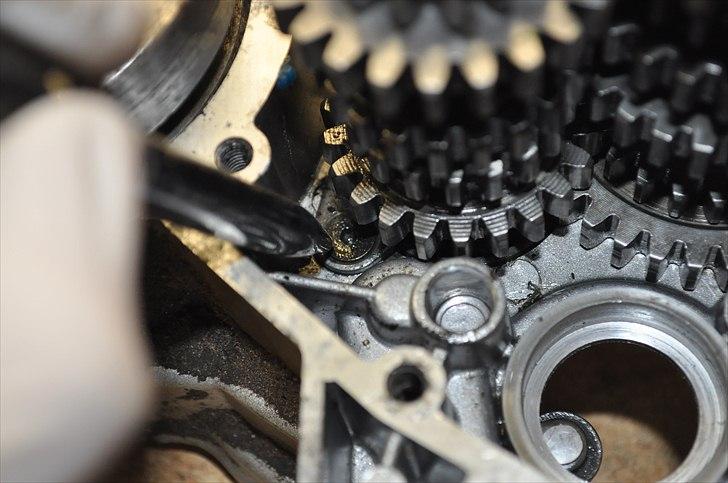

6 trins gearkasse [Derbi Senda] - Vend blokken igen og løsen de 2 skruer og fjern pladen. billede 56

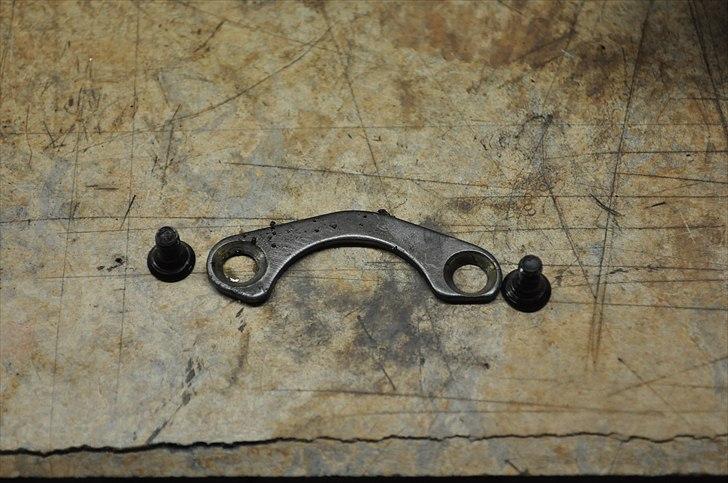

6 trins gearkasse [Derbi Senda] - Låsepladen og de 2 skruer. billede 57

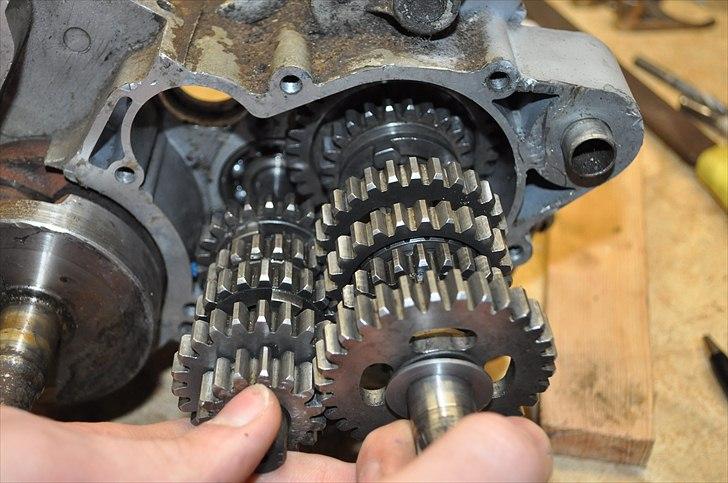

6 trins gearkasse [Derbi Senda] - Gearkassen pilles ud. billede 58

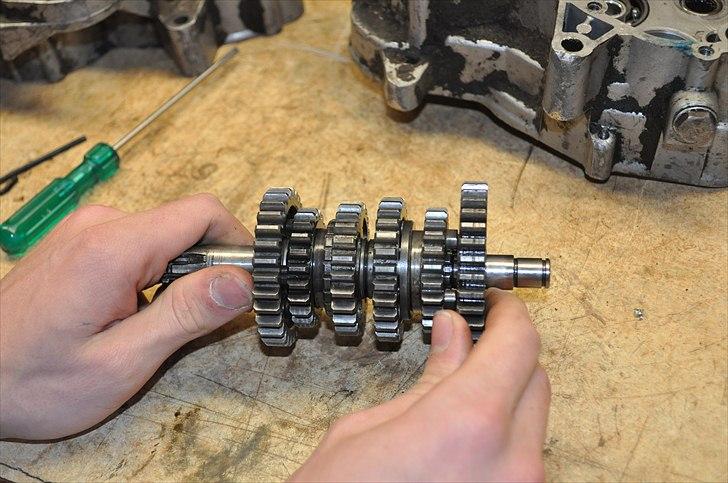

6 trins gearkasse [Derbi Senda] - Sekundær akslen. billede 59

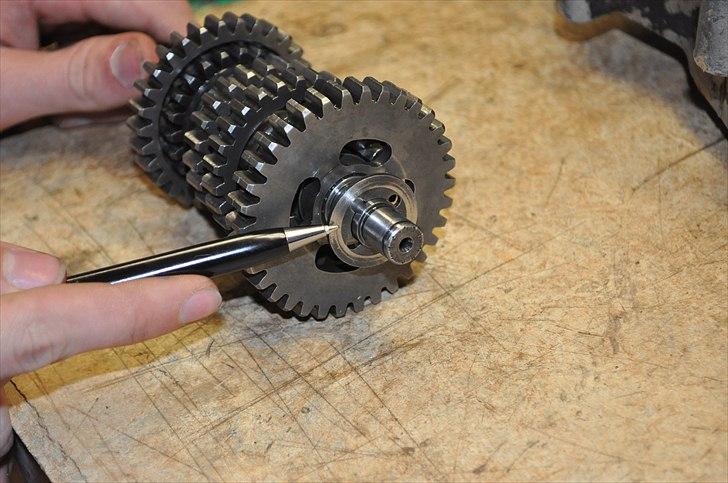

6 trins gearkasse [Derbi Senda] - Første skive. billede 60

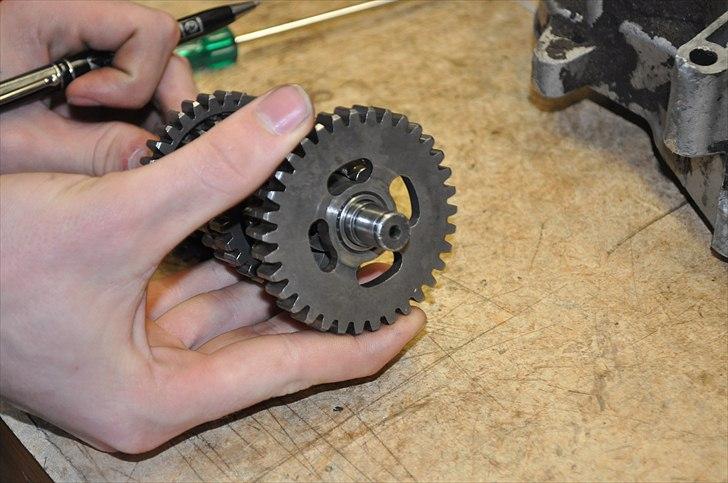

6 trins gearkasse [Derbi Senda] - Første gear. billede 61
6 trins gearkasse [Derbi Senda] - Afmonter første gear. billede 62

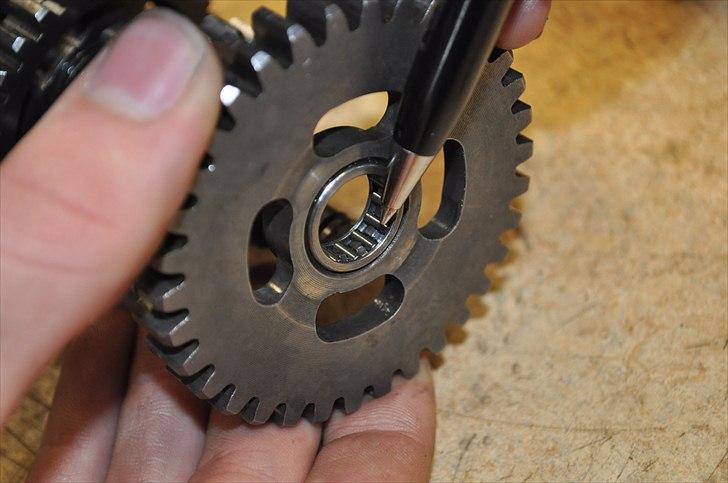

6 trins gearkasse [Derbi Senda] - Tjek lejet der sidder inden i tandhjulet. billede 63

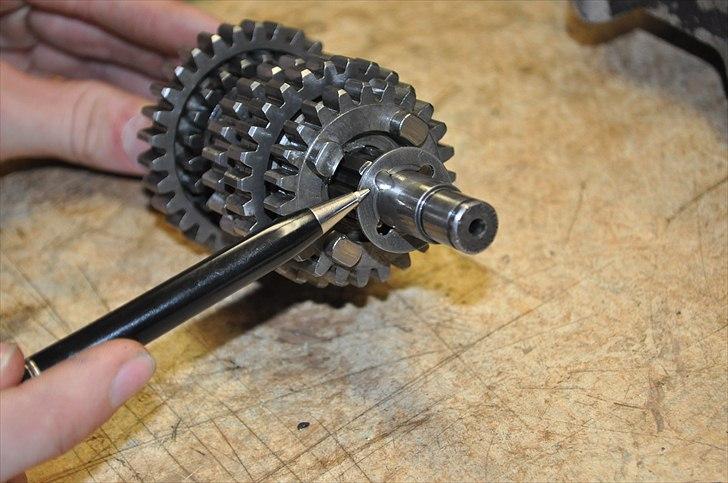

6 trins gearkasse [Derbi Senda] - Afmonter skiven. billede 64

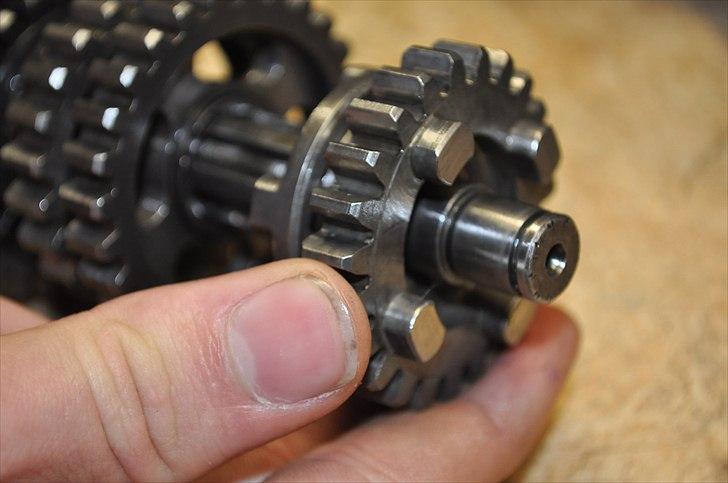

6 trins gearkasse [Derbi Senda] - Afmonter skifteren. billede 65

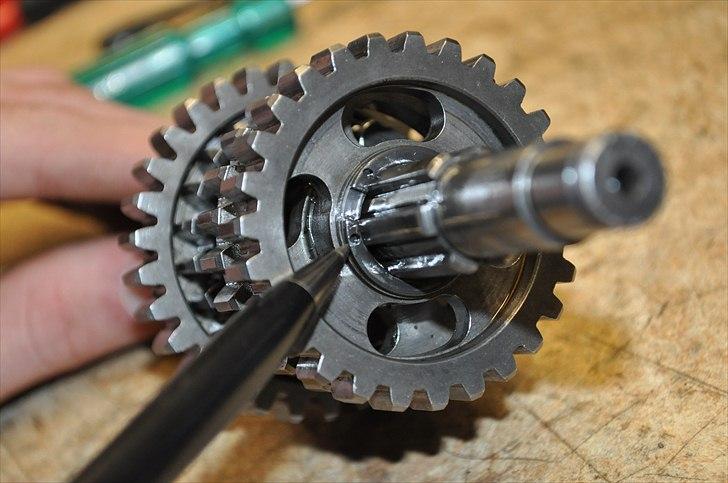

6 trins gearkasse [Derbi Senda] - Der sidder en låsering. billede 66

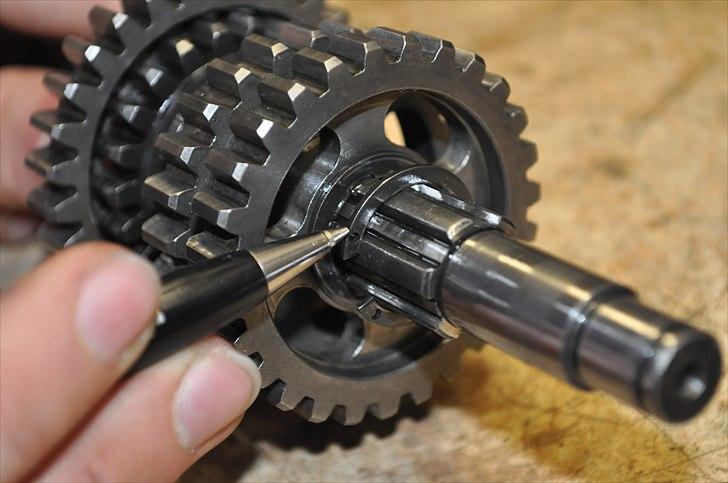

6 trins gearkasse [Derbi Senda] - Her var fejlen i min gearkasse. Denne låsering havde rykket sig, hvilket gjorde tandhjulet kunne bevæge sig og blokere gearkassen. billede 67

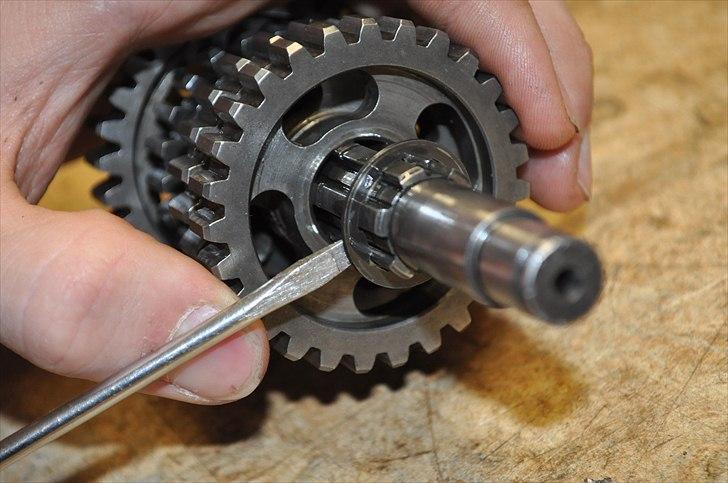

6 trins gearkasse [Derbi Senda] - Inde bag sidder endnu en skive. billede 68

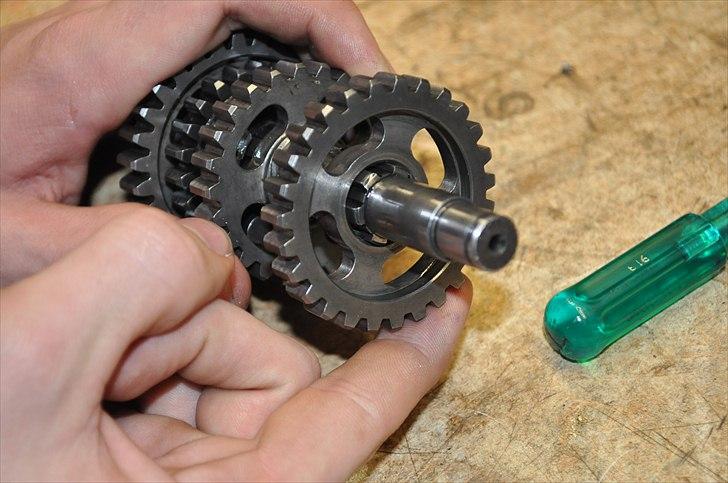

6 trins gearkasse [Derbi Senda] - Afmonter 3. gear. billede 69

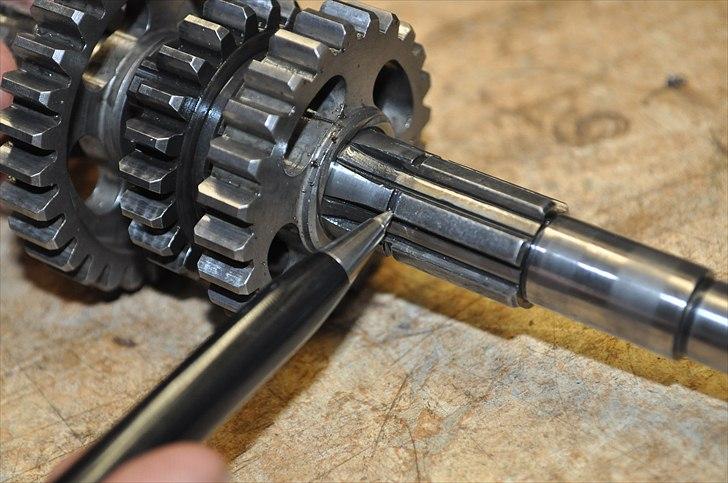

6 trins gearkasse [Derbi Senda] - Her er hakket låseringen (66) skal sidde i. billede 70

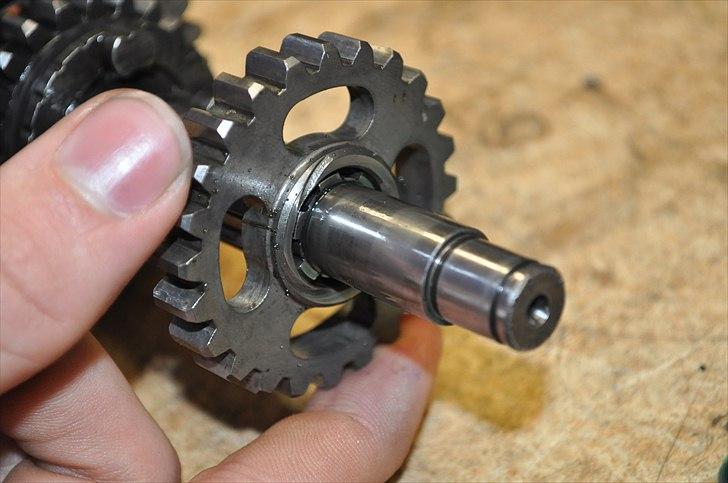

6 trins gearkasse [Derbi Senda] - Afmonter 4. gear. billede 71

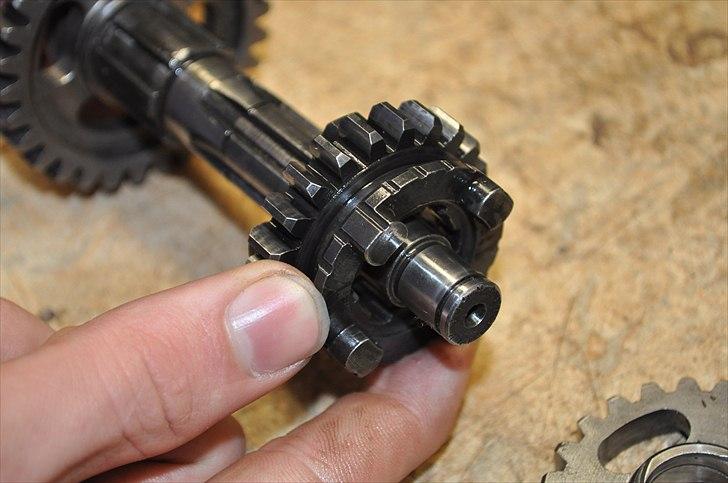

6 trins gearkasse [Derbi Senda] - Afmonter skifter no. 2 billede 72

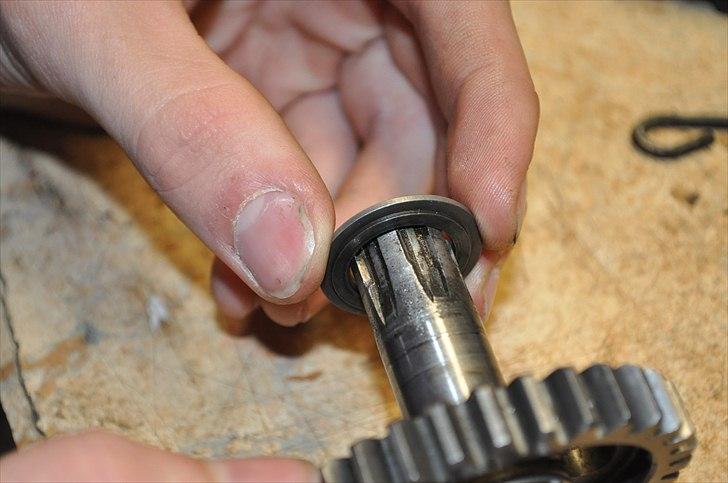

6 trins gearkasse [Derbi Senda] - Afmonter skiverne den anden vej ud. (De 2 sidder sammen på billedes, men kan tages fra hinanden.) billede 73

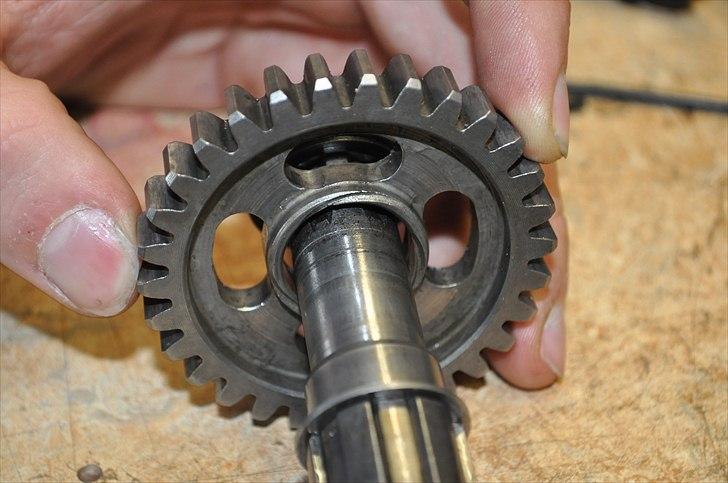

6 trins gearkasse [Derbi Senda] - Afmonter 2. gear. billede 74

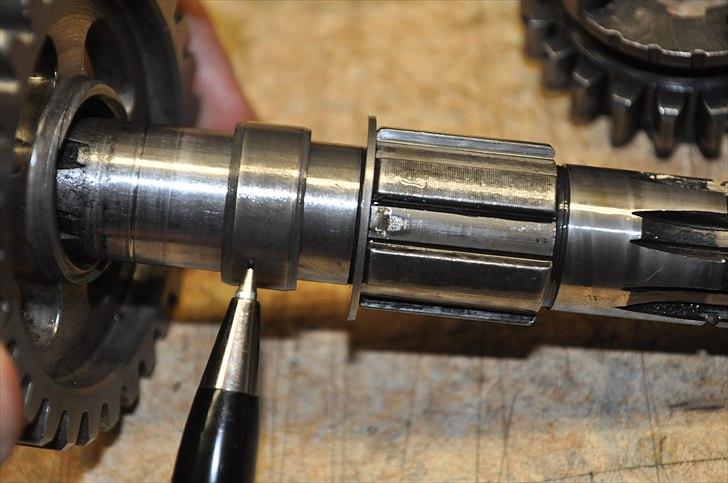

6 trins gearkasse [Derbi Senda] - Der sidder en skive under 2. gears tandhjul. billede 75

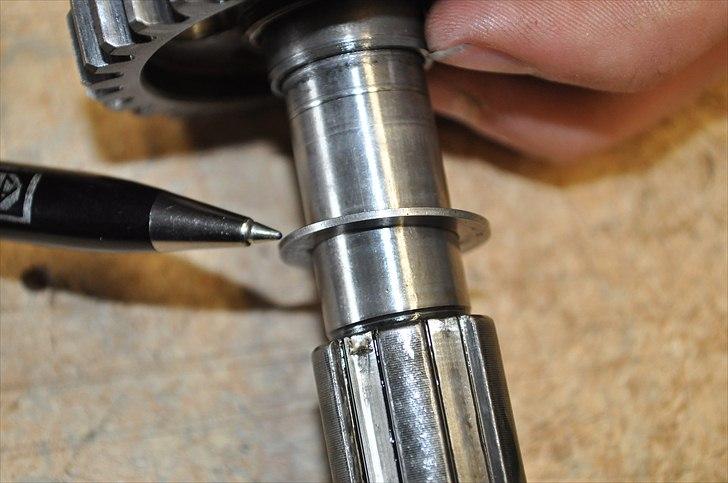

6 trins gearkasse [Derbi Senda] - Endnu en skive bag 2. gear. billede 76

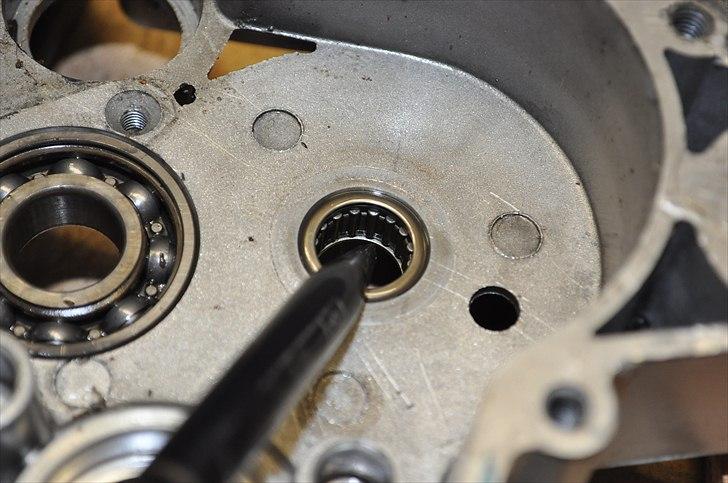

6 trins gearkasse [Derbi Senda] - Tjek lejet til sekundær akslen. billede 77

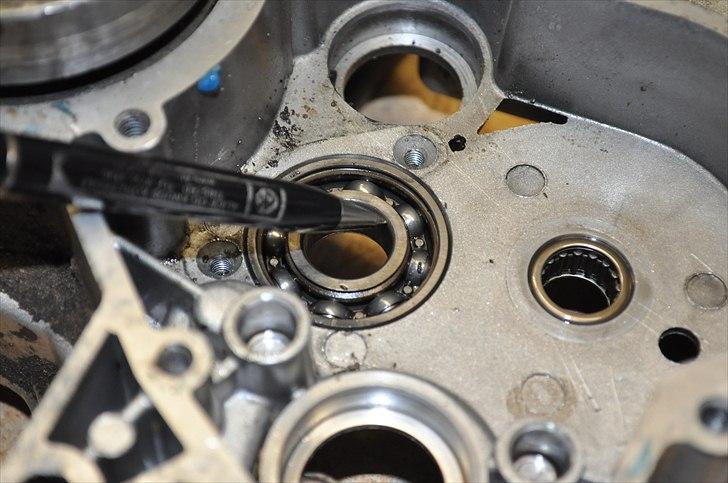

6 trins gearkasse [Derbi Senda] - Tjek lejet til primær akslen. billede 78

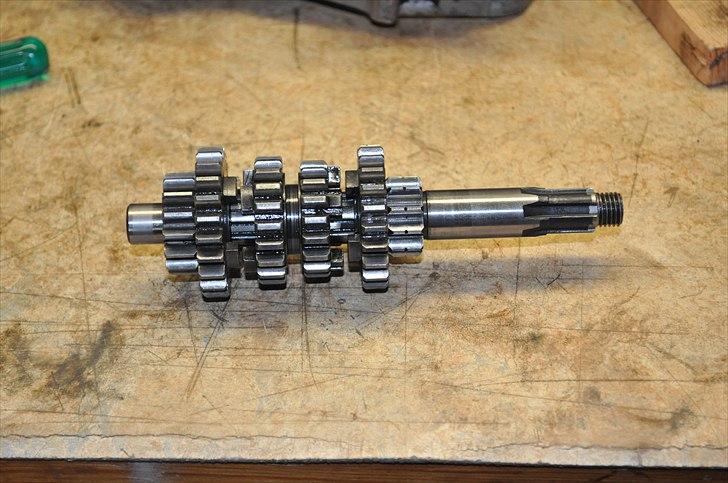

6 trins gearkasse [Derbi Senda] - Primær akslen. Tandhjulene er låst, så der er ikke så meget at holde styr på. billede 79

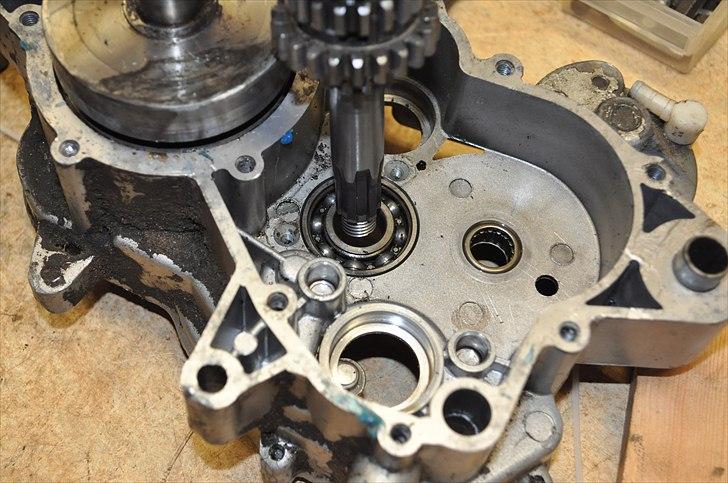

6 trins gearkasse [Derbi Senda] - Primær akslen - sådan skal den sidde. billede 80

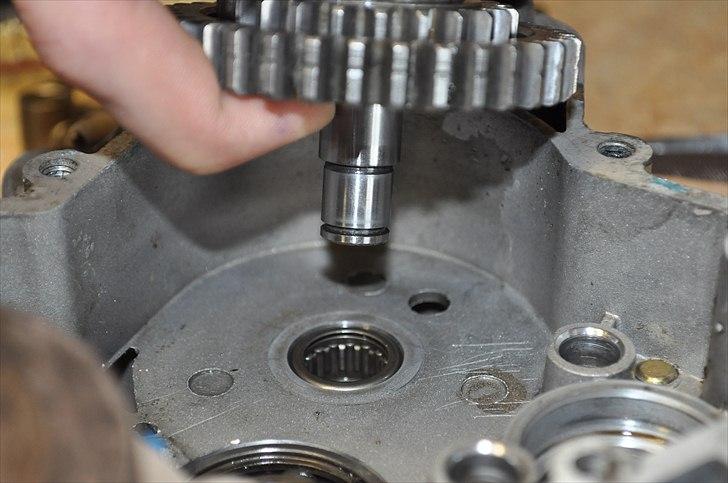

6 trins gearkasse [Derbi Senda] - Sekundær akslen - Sådan skal den sidde. billede 81

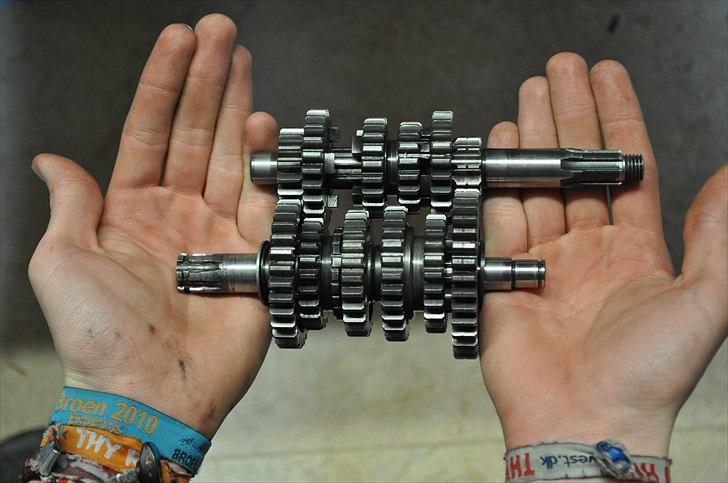

6 trins gearkasse [Derbi Senda] - Gearkassen. Begge aksler i forhold til hinanden. billede 82

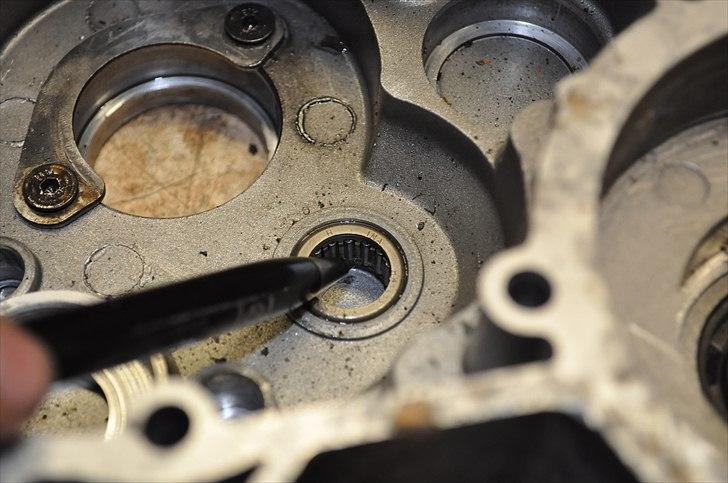

6 trins gearkasse [Derbi Senda] - Tjek lejet til primær akslen (2. del af motorblokken) billede 83

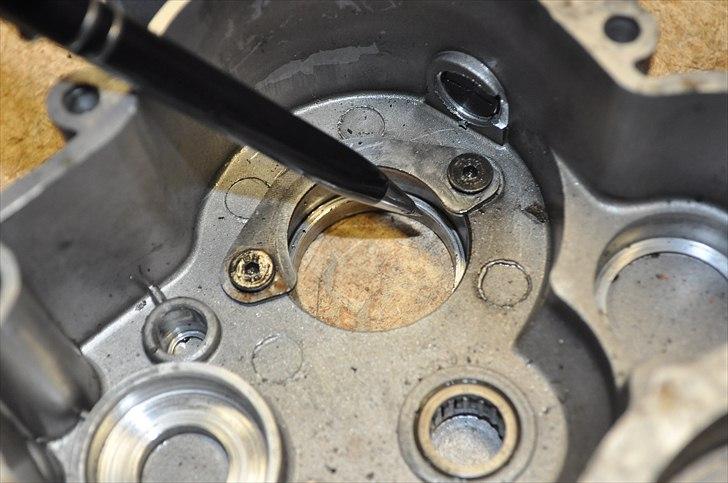

6 trins gearkasse [Derbi Senda] - Her skulle der sidde et leje, som også skulle tjekkes. Monter gearkassen nu. Når du kommer til at samle koblingen, gå da videre i denne guide. billede 84

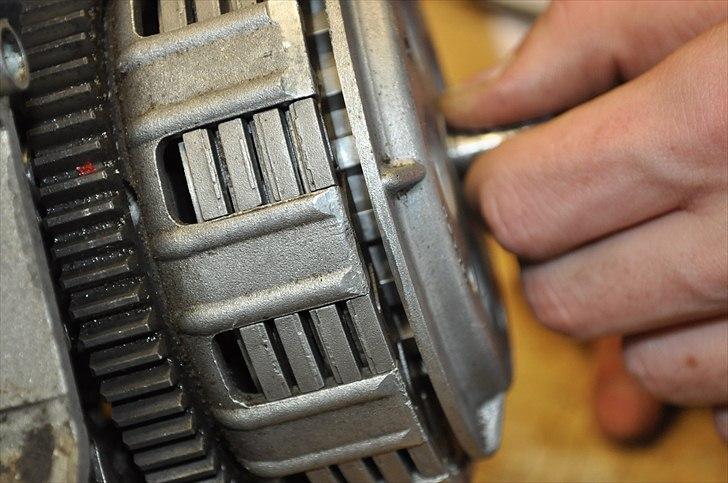

6 trins gearkasse [Derbi Senda] - Den tidligere omtalte fejl man kan lave, koblingsklokkens top der sidder forkert. billede 85

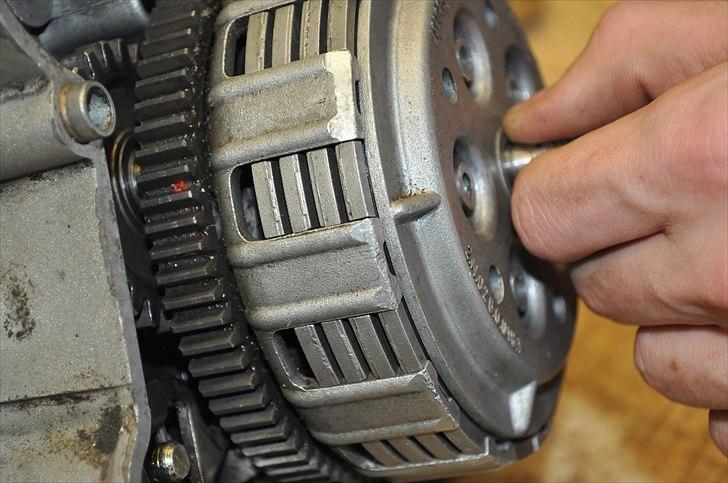

6 trins gearkasse [Derbi Senda] - Sådan ser det ud når den sidder rigtigt. billede 86
6 trins gearkasse [Derbi Senda] - Det værktøj der blev brugt. Aftrækkere var ikke nødvendige i mit tilfælde da alle trælse lejer o.l. var afmonteret ;) billede 87
